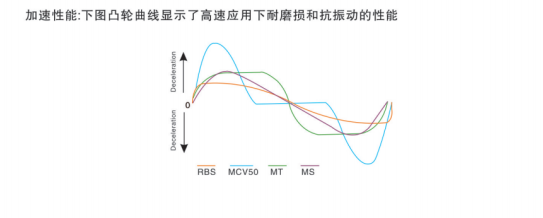

分割器的位移标准曲线主要涉及到的有三种类型，加速度曲线(变形台形曲线，用MT表示），变形正弦曲线（用MS表示），变形等速度曲线（用MCV50表示）。 其中曲线中的符号表示如下：Vm表示最大的速度，Am表示最大加速，Jm表示最大的跳动，整个曲线的表示图示，是分割器凸轮在旋转360度时（旋转一周的情况），相关的速度类型曲线运动的状态及加速情况。  上图的曲线为分割器凸轮的加速度曲线，Am加速的过程在整个运行周期中占有的比例较长，中间的Vm的最大加速曲线比较陡，说明分割器凸轮在运行中，速度的变化较快，所以这种类型的曲线适用高速运转的分割器之中，而且，所能承受的负载较轻。 变形正弦曲线是三种曲线中最常用的类型，从图线中的显示来看，整体的曲线趋于平滑及稳定性，速度的变化从加速度到速度的恒定是一个较平稳的过程，在实际的运行中，这类曲线既适用于中速运行及高速运行的情况，而且，从负载上可以适合中度负载以上， 所以象凸轮分割器及其它品牌的进口及国内分割器，使用这种曲线的分割器凸轮是行业的主流。  变形等速度曲线根据曲线的状态，可以看出，它适用于低速度及重负载情况的分割器凸轮，从Am到Vm的曲线变化较陡，说明从最大加速到最大速度的切换较大，一方面，分割器凸轮的运行速度较慢，在重负载的情况下，会使速度及运动性能变得稳定。 |
