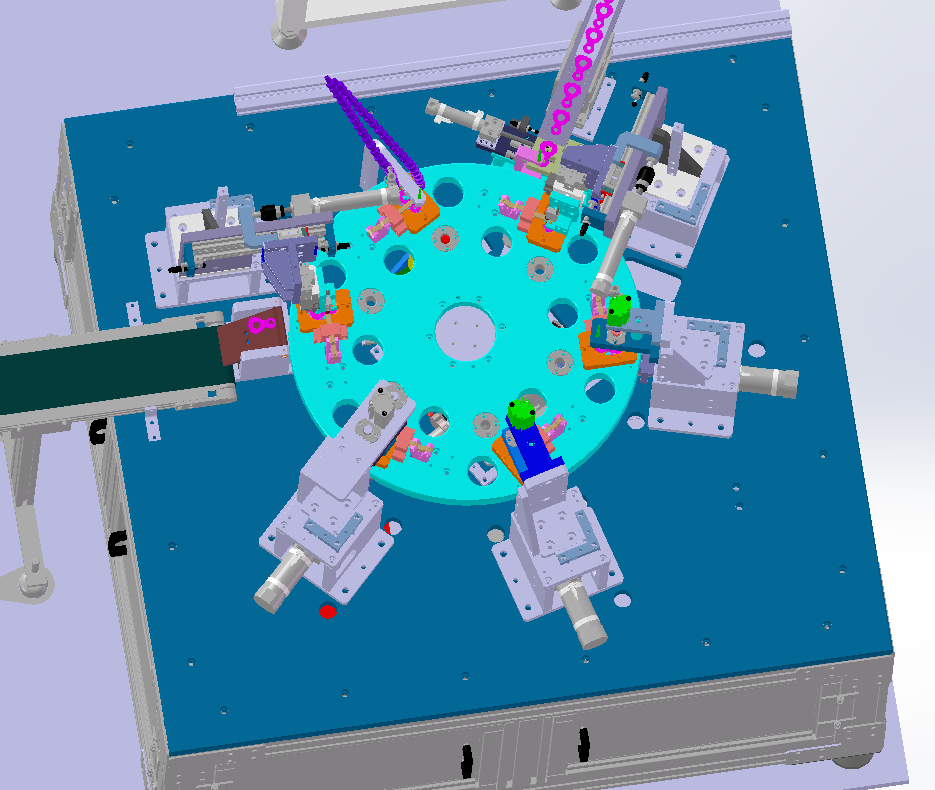

 自动化转盘机在各行业的应用越来越广泛，分割器作为自动化机械中间的间歇回转传动是不可或缺的，转盘机所使用的圆盘是分割器在选型中必须要考虑的因素，那么，理论上，针对分割器的相关型号，它所对应使用的圆盘直径多少才合适呢？  如图可以看出，分割器的出入轴的中心距所对应的圆盘直径相差的比例为5倍(一般情况5到7倍以内比较常见)，以上所列出的数据只是参考值，或者不能作为分割器所使用圆盘的唯一依据，因为作为圆盘来说，选型中所要考虑的，直径只是作为选型参数的一部分，对于大直径来说，如果它的负载较轻,负载包括圆盘的自身重量，以及工件及夹具等。所以，即使圆盘的直径较大，而它的所有负载所产生的扭力在分割器的容许范围之内，也是可以承受的。  那么，在实际的选型设计中，尽量会考虑轻载运行，对于后续使用的动能会节省很多，如果前期在选型中，由于疏漏到某些因素而造成负载过重该如何处理呢，再重新选型购入一台新的分割器会造成成本的浪费，这种情况下，唯一的解决办法是为分割器的圆盘减重。办法较多，可以直接在圆盘的空出不使用的区域作整个盘的规则的切除，所谓规则的切除，就是圆盘的切除面积尽量平均分布在圆盘上。另外的方法就是更换夹具的材料的方法，利用轻质的夹具来减轻整个系统的承重。  分割器圆盘直径在小于5倍出入轴中心距的情况下，也不一定是上图所统计的理论数据，所以在进行分割器圆盘的选取时，要综合考虑各方面的技术参数因素，才能达到预期的使用效果。 |
