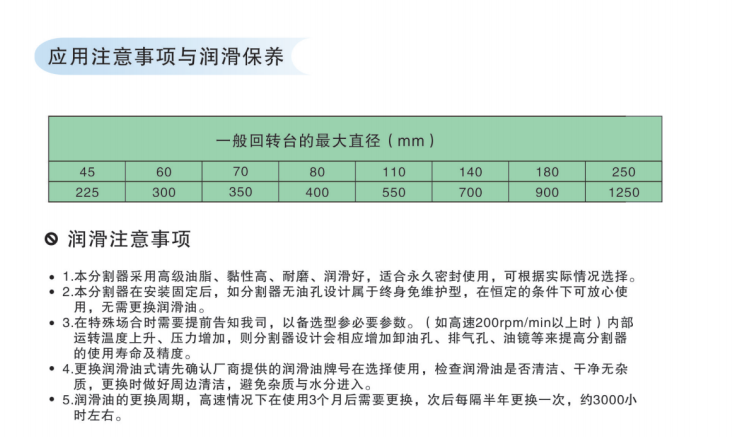

在自动化设备凸轮分割器选型设计中，对于圆盘类型的输出平台来说，精度是设计人员的首要考虑的问题，那么如何事计算输出圆盘的使用精度呢？ 圆盘的精度=2Πr÷360÷60÷60×分割器精度，就是单位时间及单位角度值与分割器自身精度的乘积。  圆盘的角度误差与半径的误差是成正比的，也就是说，圆盘使用的半径越大，那么角度误差越大，在出力轴上安装圆盘，圆盘的直径尺寸选择要视扭矩的大小，也就是出力轴的允许出力轴扭矩负荷。 在精度要求比较高的情况下，扭矩应大于允许出力扭矩的2-3倍；因此，出力轴的旋转速度也是精度影响的一个重要因素。在实际的使用中，圆盘较大直径应小于中心矩的5倍为保证精度较佳的效果。  一般情况下，普通级别分割器使用的情况下，精确等级可以达到30"，对于高精度要求的设备，要达到15"的话,就要注意圆盘直径的大小会产生的影响.同时,圆盘安装需要注意,连接的间隙也会使精度产生偏差. 常用凸轮分割器使用圆盘的直径参考表(单位:MM):  |
